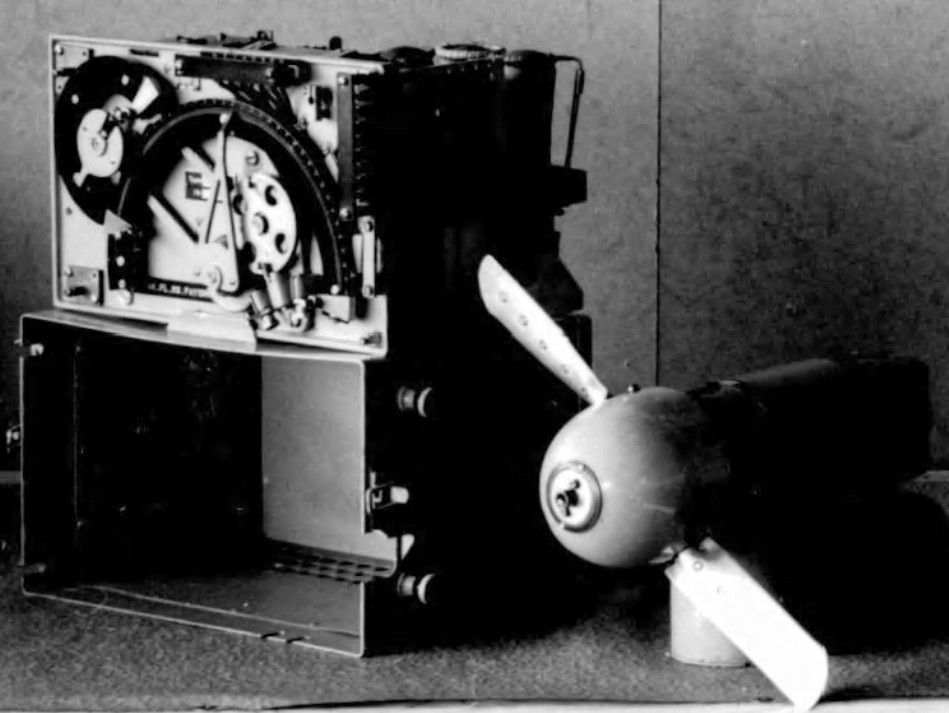

Bord - Funkanlage FG II, FuG VIIa; hergestellt von Telefunken AG, Berlin.

Im Hinblick auf die geplante Beschaffung von Jagdflugzeugen vom Typ Messerschmitt Me 109 E wurden 1938 10 Stück der kurzfristig lieferbaren Variante Me 109 D bestellt, die 1939 geliefert und mit der Standard - Funkanlage Telefunken FuG VII a ausgerüstet waren. Da der ursprünglich zur Anlage gehörige Empfänger die Schweizer Behörden nicht zu befriedigen vermochte, wurde auf den Empfänger des FG IV (Telefunken E 406 F) umgerüstet.

• Prinzip: Flugzeugstation, da der Empfängerzweig des Sendeempfängers nicht zufriedenstellende Leistungen erbrachte, wurde der Empfänger E 406 F separat betrieben.
  • Empfänger Telefunken E 406 F, Einfachsuperhet, ZF
    • Frequenzbereich: 3000 - 6000 kHz (80 - 120 m)
  • Sender Telefunken Baumuster 6 a
    • Frequenzbereich: 2500 - 3750 kHz (80 - 120 m)
• Betriebsarten: A1 mit BFO, AM (A3)
• Frequenzbereich: 2500 - 3750 kHz
• Sendeleistung: A1 20 Watt / A3 7 Watt

• Stromversorgung über Umformer U4a / 24

• Als Standardantenne

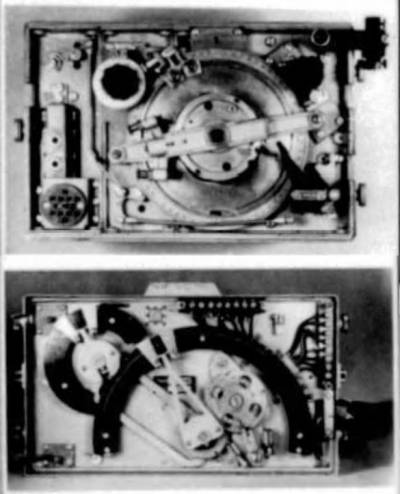

Im Empfänger vom Typ Telefunken E 406 F kommen fünf Röhren NF4 zum Einsatz, er ist als Superhet geschaltet und deckt den Kurzwellenbereich 2500 - 3750 kHz ab.

Der Sender vom Typ Telefunken Baumuster 6 a des FuG VII deckt 2500 - 2750 kHz ab, und ist mit einer Oszillatorröhre REN904, einer Modulatorröhre REN904 und zwei RES664d als Endröhren bestückt.

Empfänger: V1 (NF4); V2 (NF4); V3 (NF4); V4 (NF4); V5 (NF4)
Sender: V1 (REN904, Oszillator); V2 (REN904, Modulator); V3,V4 (zwei RES664d, Senderleistungsstufe).

Hinsichtlich der geplanten Beschaffung von Jagdflugzeugen des Typs Messerschmitt Bf 108 E wurden 1938 zehn Stück des kurzfristig verfügbaren Jagdflugzeugs Bf 109 D bestellt und 1939 als Trainingsflugzeuge in Dienst gestellt. 1949 wurden die Flugzeuge inklusive der Bordfunkgeräte liquidiert.

Diese Flugzeuge waren wie die deutschen Äquivalente mit dem Telefunken Bordfunkgerät FuG VIIa ausgerüstet. Der gelieferte Empfänger entsprach nicht den Vorstellung der Schweizer Behörden, so dass er ausgebaut und durch den Superhet-Empfänger Telefunken E 406 F, welcher auch im Schweizer FG IV zum Einsatz kam, ersetzt.

Auch die Flugzeuge Fokker C-V und D-27 wurden ab 1935 teilweise mit dem FG II ausgerüstet.


• Informationen vom Fliegermuseum Dübendorf, wo die Station auch ausgestellt ist.
• Telefunken Datenblatt zur Sende - Empfangsanlage für Flugzeuge Stat 1007a F (FuG VIIa)
• FG II (SE-002) auf www.armyradio.ch

Ich bin über weiterführende Informationen und Bildmaterial jederzeit dankbar.
