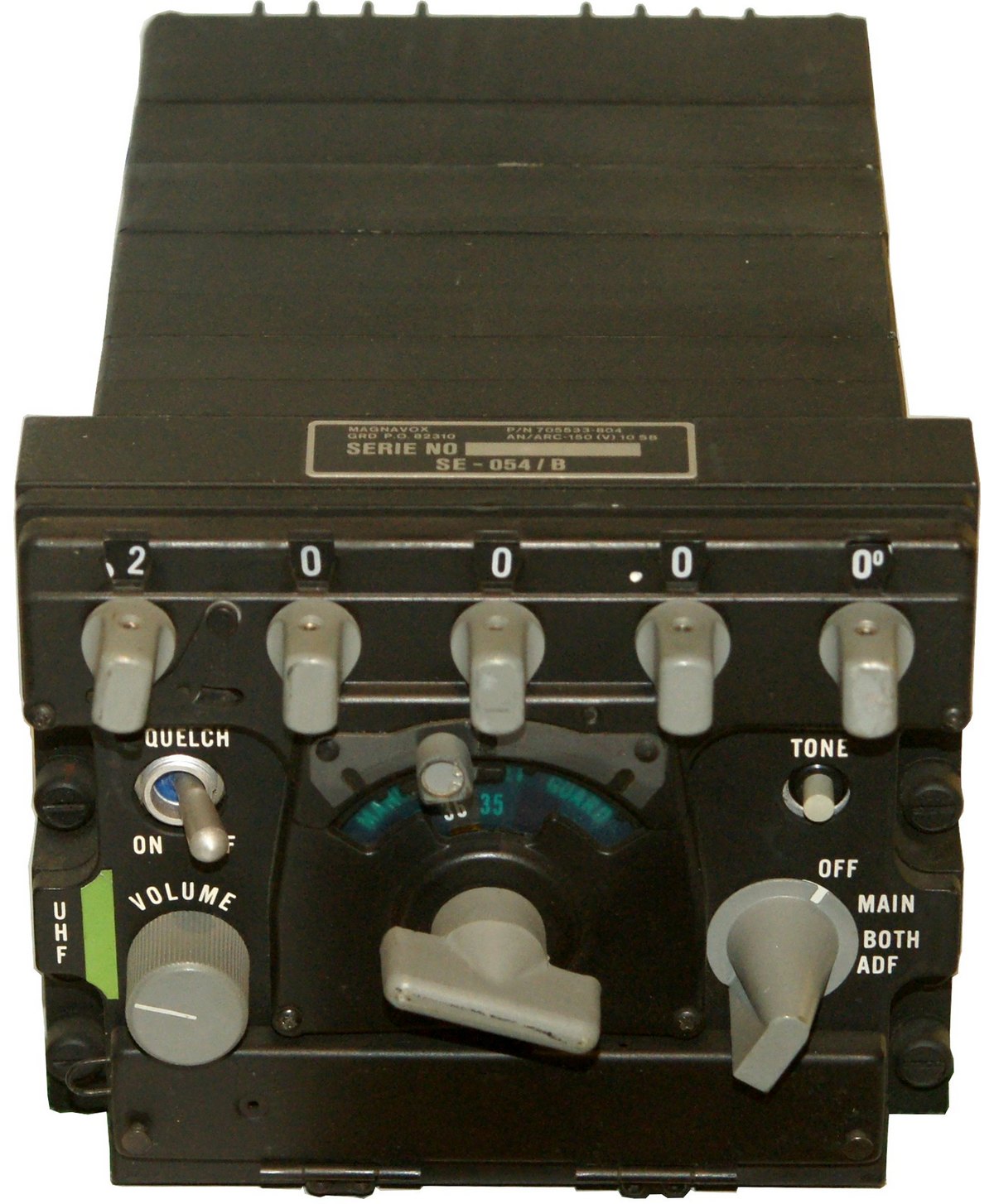

SE-054
RT-1136 / ARC-150 (V); hergestellt von Magnavox USA.
Das transistorisierte Flugfunkgerät Magnavox SE-054 kam in den Leichtflugzeugen und in den Helikoptern Alouette III nach Einführung des militärischen Flugfunks im UHF - Bereich ab dem Jahr 1974 zum Einsatz.
Technische Daten
- Frequenzbereich: 220 - 400 MHz; Kanalabstand 25 / 50 kHz; 20 Kanäle vorprogrammierbar
- Sendeleistung: ca. 9 W
Stromversorgung
- Betrieb vom Bordnetz
Dimensionen
- 4.25 kg
Zubehör
- λ/4 Sende-Empfangsantenne
- zwei Peilantennen für die Homing - Funktion
Bedienung
Am Bediengerät des SE-054 können zwanzig Frequenzen im 25 / 50 kHz - Raster vorprogrammiert werden. Das Gerät ist mit einer Homing (Zielflug, Automatic Direction Finder) - Funktion ausgerüstet. Über zwei Peilantennen werden Phasendifferenzen eines Signals ausgewertet und die Abweichung vom Zielkurs auf dem ILS-Instrument angezeigt.
Ein integrierter Guard-Receiver dient zum Monitoring der militärischen Notruffrequenz von 241,5 MHz.
Technisches Prinzip
Bestückung
Das Gerät ist vollständig halbleiterbestückt.
Entwicklung
Das SE-054 wurde von Magnavox im Jahr 1974 entwickelt.
Einsatz
Nach der Verlagerung des militärischen Flugfunkverkehrs in den UHF-Bereich im Jahr 1969 wurden die Helikopter Alouette III mit dem UHF-Gerät SE-054 von Magnavox ausgerüstet.
Technische Unterlagen
Weitere Informationen
- Informationen vom Fliegermuseum Dübendorf, wo die Station auch ausgestellt ist.
