Kontrolleinheit TCU 90; hergestellt von Philips.

Ein Kernelement der auf das ARQ-Fernschreibverfahren mit automatischer Fehlerkorrektur umgerüsteten Botschaftsfunkstation SE-450 ist die Kontrolleinheit TCU 90.

• Prinzip: Kontrolleinheit
• Betriebsarten:

• Netzbetrieb: 220 V Wechselstromspeisung

• mm, kg

Die Kontrolleinheit TCU 90 bildet die zentrale Bedieneinheit für die vorwiegend im Botschaftsfunk eingesetzte Funkstation SE-450/II. An diesem Bediengerät werden der Sender (inkl. Senderendstufe) und Empfänger gesteuert.

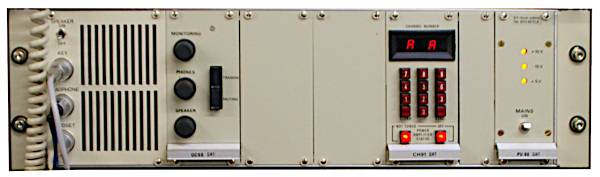

Die Kontrolleinheit TCU 90 besteht aus folgenden Einschüben

• OC 90 (Operator's Control Unit): Einheit zur Steuerung von Sender und Empfänger der Station und NF-Regelung
• MAC 90A (Monitor and COntrol Unit): Steuer- und Überwachungseinheit der Endstufe, eine gelbe LED leuchtet während dem 30 Sek. dauernden Vorheizvorgang auf, eine grüne signalisiert normalen Betrieb und eine rote LED zeigt Störungen an.
• MAC 90C (Monitor and Control Unit): Steuer- und Überwachungseinheit der Endstufe, mit der Drucktaste UNMANNED wird beim unbemannten Betrieb beim Eingehen eines ARQ-Selektivrufs die Sendeendstufe eingeschaltet, im Normalbetrieb (LED dunkel) ist die Senderendstufe normal eingeschaltet.
• CH 91 (Channel Unit): Kanalwähler, mit EXECUTE wird die Kanalwahl am Empfänger CR 91 und am Steuersender TD 90 ausgelöst.
• PU 90 (Power Supply Unit): Stromversorgungsteil

An der Kontrolleinheit werden Mikrotel MT90, Kopfhörer und Handtaste (für den Notfallbetrieb in Morsetelegraphie (A1) angeschlossen.

Das Kontrollgerät ist durchgehend halbleiterbestückt.

Die Kontrolleinheit TCU 90 ist Teil der auf Fernschreiben mit automatisierter Fehlerkorrektur umgerüsteten Botschaftsfunkstation SE-450/II.
