SE-415

Kurzwellenfunkstation SE-415; hergestellt von Zellweger AG, Uster.

Im Jahre 1957 erhielt die Firma Zellweger in Uster den Auftrag zur Entwicklung einer leistungsfähigeren schweren Kurzwellenfunkstation. Ab 1969 bis 1974 wurden dann gut neunzig Einheiten gebaut, die Hauptmenge von 85 Stationen tat Dienst in der Schweizer Armee, meistens eingebaut in den geländegängigen Funklastwagen Steyr.

Technische Daten

SE-415


Hauptkomponenten
Sender
Die Frequenz wird ebenfalls am Hauptoszillatoreinschub mit den drei Einstellknöpfen eingestellt, die Hauptoszillatoreinschübe sind untereinander austauschbar.
Der Sender liefert bei abgeschwächtem Träger ein oberes, unteres oder zwei unabhängige Seitenbänder, im typischen Einsatzfall wurden auf dem unteren Seitenband A1 und Phonie A3A Signale ausgestrahlt, auf dem oberen Seitenband die Fernschreibkanäle F1a und F1b.
Die Senderleistung kann von 10 über 100 bis auf 1 kW Peff geregelt werden, im Sender arbeiten die luftgekühlten 4CX250B Senderöhren. Die Senderabstimmung erfolgt automatisch.
Empfänger
Der Dreifachsuper verfügt über zwei separate Antenneneingänge und HF-/ZF-Verstärkerstufe von welchen beim Antennen- Diversityempfang das stärkere Signal durchgeschaltet wird. Die entsprechenden Schalter und Kontrollampen der beiden Empfängerzüge finden sich zu beiden Seiten des Hauptoszillatoreinschubes.
Mit drei kräftigen Abstimmknöpfen wird die Frequenz des Hauptoszillators und somit die Empfangsfrequenz eingestellt und auf der mechanischen Digitalanzeige angezeigt. Der Empfindlichkeitsregler zur Linken dient als RF-Gain, Ein grosses Messinstrument in der linken oberen Ecke des Empfängers gibt die Empfangssignalstärke aus, das rechte Instrument zeigt eine etwaige Frequenzabweichung zur Gegenstation an, mit dem Schalter „Autom.Frequenzregelung“ kann automatisch mit dem Sender der Gegenstation synchronisiert werden. Was nicht fehlen darf, ist die für Schweizer Armeegeräte typische Revue - 7 Tage - Stationsuhr zwischen den beiden Messinstrumenten.
Signalgerät
- die „Zentrale“ der Funkstation. Hier werden Morsetaste, Kopfhörer und Mikrotelephon angeschlossen. Der Senderartenschalter erlaubt es, den Sende- und Empfangsbetrieb auf der identischen und auf zwei unabhängigen Frequenzen zu schalten, die Stellungen zum Kontakt mit einem SE-415 und auch zur Kontaktaufnahme mit einem SE-222 als Gegenstation sind mit entsprechenden Farben, markiert.
Der Lautsprecherwahlschalter erlaubt es, das NF Signal vom Empfänger oder auch das dem Sender zugeführte Signal mitzuhören und auf den Kopfhörer resp. den Lautsprecher zu geben, der mittlere rote Knopf ist der Lautstärkeregler.
Der Signalkontrollschalter erlaubt es, die wichtigsten HF- und NF-Signale des Senders und Empfängers sowie die Oszillatorkontrolle zu kontrollieren und auch die dritten Oszillatoren von Empfänger- und Senderhauptoszillator nachzueichen.

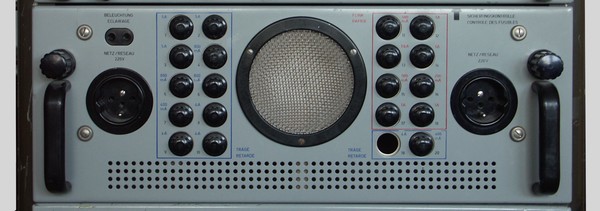

Speisegerät
mit den zahlreichen Sicherungen für die verschiedenen Stromkreise. Wenn der Schubladeneinschub herausgezogen wird, wird an der Oberseite des Einschubs ein Schalter und ein Messinstrument zur Kontrolle der 21 Sicherungen frei. Zwei Steckdosen erlauben das Abgreifen von 220V Netzspannung, hinter einem Metallgitter hat auch der Hauptlautsprecher seinen Platz gefunden.

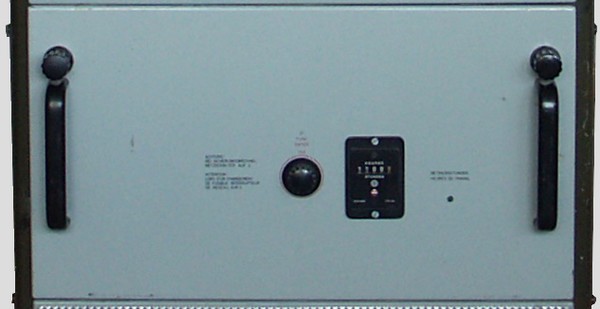

Hochspannungsgerät
neben den Hochspannungssicherungen für die 1,8 kV Anodenspannung findet sich auch der Betriebsstundenzähler.
Anschlussteil
hinter dem Abdeckblech finden sich die Anschlüsse für das 380V-Netz, die 10A Hauptsicherungen, diverse Konnektoren für Fernschreibmaschinen und ein Fernbetriebsgerät, Ausgänge für 12 und 220V und natürlich die Sende- und Empfangsantennen. Über Steuerungsleitungen lässt sich das Benzinaggregat vom Bedienplatz her starten und stoppen.
Zusatzgeräte
Fernbetriebgerät
Von der Fernbetriebsstelle aus kann die Station SE-415 über eine Zweidraht- (mit direkter galvanischer Verbindung) oder Vierdraht-Telephonleitung (damit sogar über das öffentliche Telephonnetz) in allen Funktionen fernbetrieben werden, nur die Frequenzeinstellung und die Betriebskontrollen am Sender müssen von der Bedienmannschaft im Senderfahrzeug durchgeführt werden.
Wagenantennen - Abstimmgerät
zur Anpassung des Senderausgangs an die 50 Ohm Wagenantenne
Dipolantennen- Abstimmgerät
zur Anpassung der Sende-Dipolantenne. Die Dipolantenne kann in bis 99 m Distanz zum Sender aufgebaut werden (drei Rollen Koaxkabel zu je 33 m)

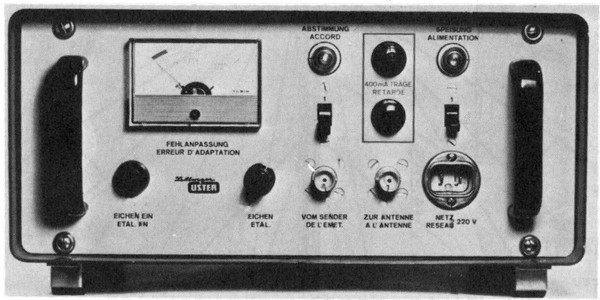

Abstimm - Kontrollgerät
Speisung und SWR-Kontrollinstrument zur Kontrolle des Stehwellenverhältnisses am Sendedipol
Kunstantenne SE-415
Stabilisator
zur Stabilisation der Speisespannung der Funkstation
Trenntransformator
zur galvanischen Trennung der Funkstation vom Netz
Krypto- Funkfernschreiber 58
Lochstreifenumsetzer 68
Fernschreiber Stg-100
Telecrypto 61
Zubehör
Kiste Zubehör Sender-EmpfängerMikrotel, Morsetaste, Klemmlampe 12 v, Kurzbeschreibung SE-415 Band I, Taschenlampe und Kerzen
Kiste Ersatzmaterial SEErsatzröhren, -Senderöhren und Glühlampen; Lötkolben, Werkzeug und Messinstrument „Simpson“
Kiste AnschlussmaterialNetzverteilkasten und Anschlusskabel Industriestecker 4-polig / 5-polig
Antennenmaterial „S“mit Mastrohren und Koaxialkabelrollen
Kiste Antennenmaterial „S“Sendedipol-Elemente, Abspannpardunen, Aufzugsseile und Fäustel
Häringsack „S“Häringe zum Aufbau der Sendeantenne
Kiste AntennenzuleitungenFeeder- und Koaxialkabel und ein Symmetriertrafo für die logarithmisch - periodische Antenne
Antennenmaterial „E“mit Mastrohren und Koxialkabelrollen
Kiste Antennenmaterial „E“Empfangsdipol-Elemente, Abspannpardunen, Aufzugsseile und Fäustel
Häringsack „E“Häringe zum Aufbau der Empfangsantenne
Kiste Zubehör Fernbetriebsgerät „FB“Mikrotel, Morsetaste, Klemmlampe 12 v, Kurzbeschreibung SE-415 Band I, Taschenlampe und Kerzen
Kiste Fernbetriebsmaterial 1Feldtelephon 50, Material zum Errichten der Feldtelephonleitung mit Gabelstange, Kabelhaken, Linientasche
Kiste Fernbetriebsmaterial 2drfei Armeetelephone, Leselampen, Trenntransformater 1000 VA, Schreiberanschlussgeräte
Kisten Feldkabel 1 und 2mit Kabel zum Bau der Feldtelephonleitung
Aggregat HomeliteAggregat 220 V, 1200 Watt für die Versorgung der Fernbetriebsstelle
Heizofen AladdinPetrolofen zur Heizung der Fernbetriebsstelle
FernbetriebstischeTische und Hocker zur Ausrüstung der Fernbetriebsstelle (welche mit dieser Station erstmalig nicht vor Ort „requiriert“ werden mussten
