SE-407

VHF-Funkstation SE-407; hergestellt von Autophon AG, Solothurn. Die von Autophon ab 1953 entwickelte VHF-Funkstation wurde in verschiedenen Konfigurationen anghepasst auf den jeweiligen Einsatzzweck verwendet.

Im Laufe der Jahre wurde ebenfalls an den Einsatzzweck angepasst zahlreiches Zubehörmaterial entwickelt.

SE-407

Technische Daten

Hauptkomponenten
Sendeempfänger TR 83
Zusatzempfänger ZE 83

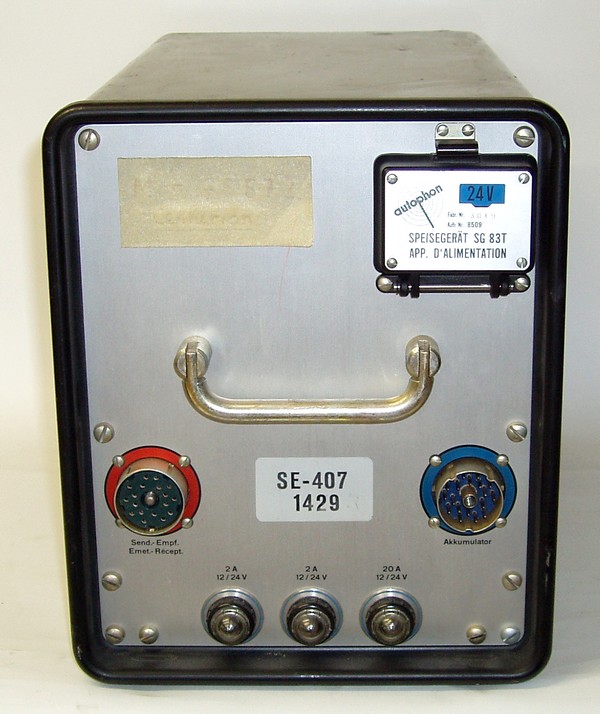

Speisegerät SG 83
am Deckel des Fachs für die Reservesicherungen ist die eingestellte Speisespannung durch ein Schildchen kenntlich gemacht. Die Spannung selbst wird durch Umstecken von zwei Spannungswählern gewählt, sie sind durch ein Fenster an der rechten Gehäusewand erkennbar.
Zusatzgeräte

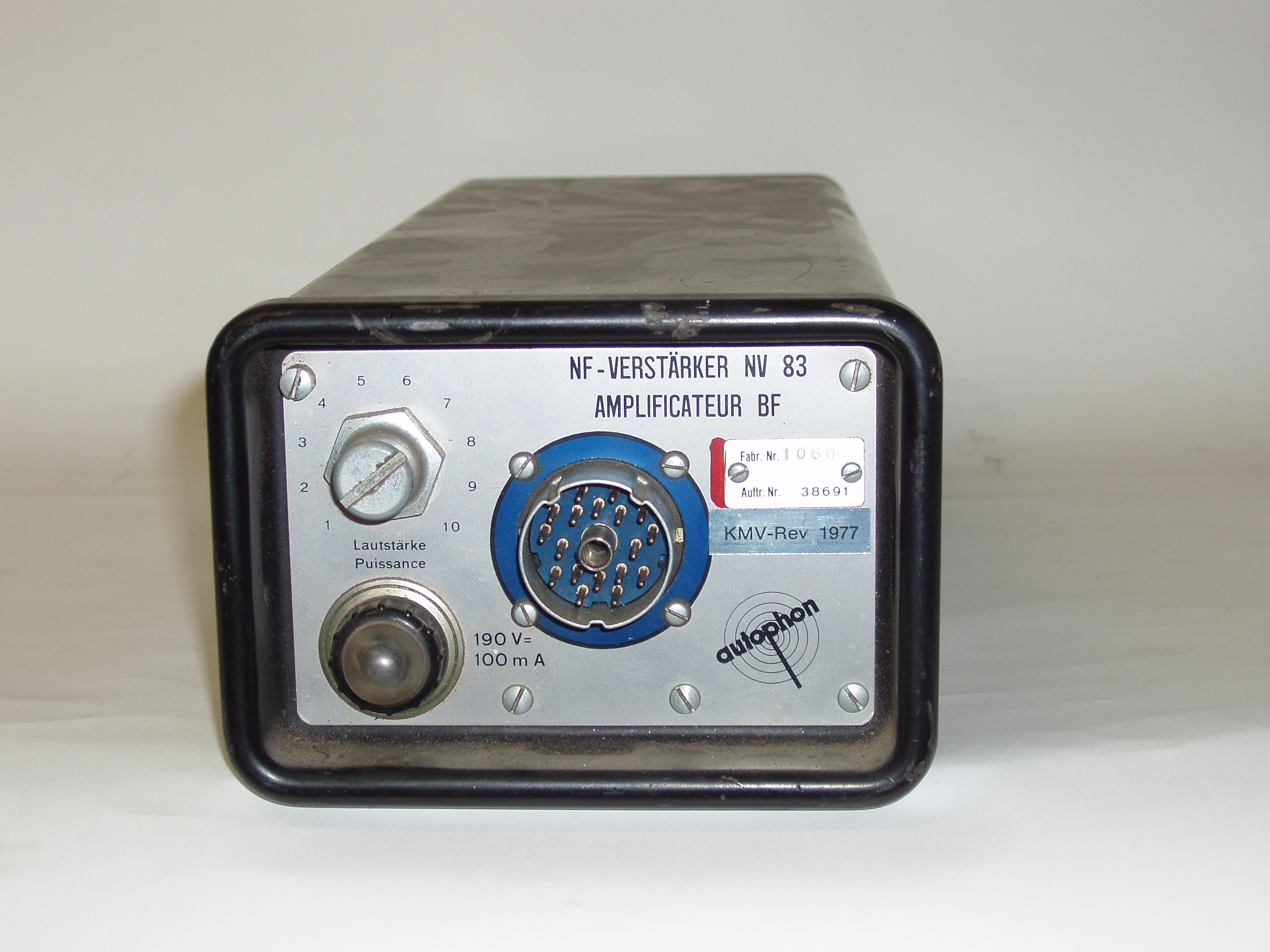

NF-Verstärker NV 83
Der NF-Verstärker hebt die Pegel der beiden Empfänger und des Mithörtons auf auch in lärmigen Fahrzeugen ausreichende Lautstärke an.

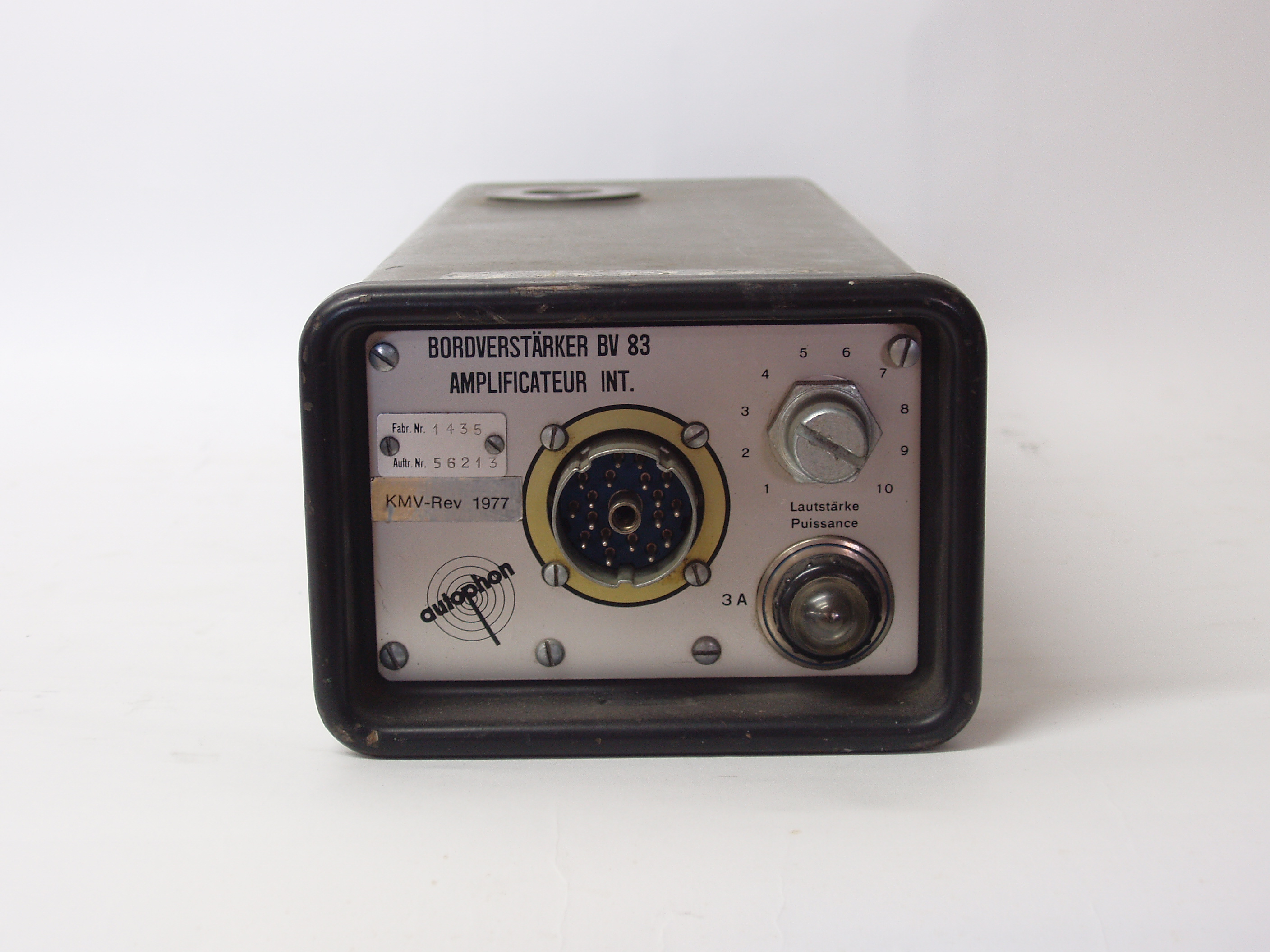

Bordverstärker BV 83
Verstärker für die Bordverständigungsanlage in Panzerfahrzeugen
Antennenmaterial
Fernantenne FA 83
Die Fernantenne besteht aus dem Fernantennenfuss FAF 83, drei Fernantennenstützstäben MS 83, einem Fernantennentransformator FAT 83, vier Antennenstäben, drei Pardunen, der Universalschraubzwinge zur Antennnenbefestigung und dem HF-Zuführungskabel HF 83/150
Endgeräte
Bediengerät BG 83-5 K
Bediengerät, die linken Bedienelemente zur Steuerung des Fernbesprechungsteils, die mittleren Elemente zur Steuerung des Sendeempfängers und die zur Rechten zur Steuerung des Zusatzempfängers
Bediengerät ZBG 83
Bediengerät zum Einsatz des Zusatzempfängers als separater Abhorchempfänger.

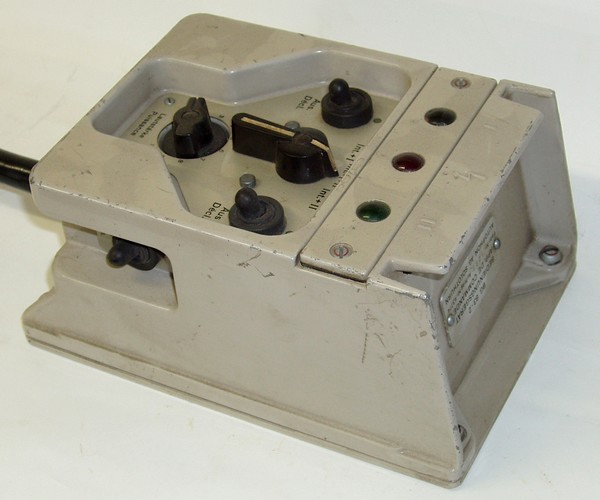

Bediengerät BG 83-1
Am Bediengerät können die beiden Kanäle des Sendeempfängers und des Zusatzempfängers eingestellt werden.

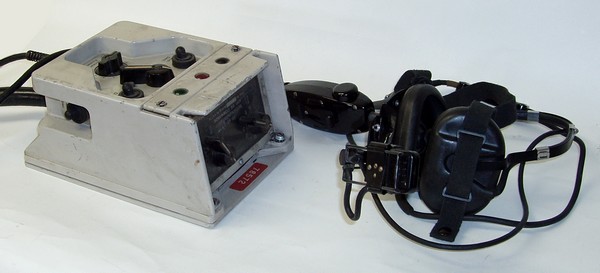

Bediengerät BG 83-2
Am Bediengerät kann ausgewählt werden, welches Programm im Kopfhörer der Sprechgarnitur zu hören ist (SE, ZE, intern)
Lautsprecher LS 83
Mikrotel MT 83
Panzersprechgarnitur PSG 83
bestehend aus Doppelkopfhörer DK 83, Lippenmikrophon T 45 und Sprechtaste ST 83
Test- und Prüfgeräte
Eingrenzungsinstrument EJ 83
Mit dem Eingrenzungsinstrument können gemäss Handbuch Kontrollmessungen verschiedener Spannungen und Ströme durchgeführt werden.
