SE-219: L-Station

L-Station der Luftwaffe resp. SCR-274-N der U.S. Navy hergestellt von der Aircraft Radio Corporation / Western Electric.

Aufgrund eines allgemeinen Mangels an Funkmitteln wurde 1945 eine improvisierte tragbare Flugfunk - Bodenstation zum Feldeinsatz aus amerikanischen „Command Set“ Funkgeräten aus dem System SCR-274-N zusammengestellt.

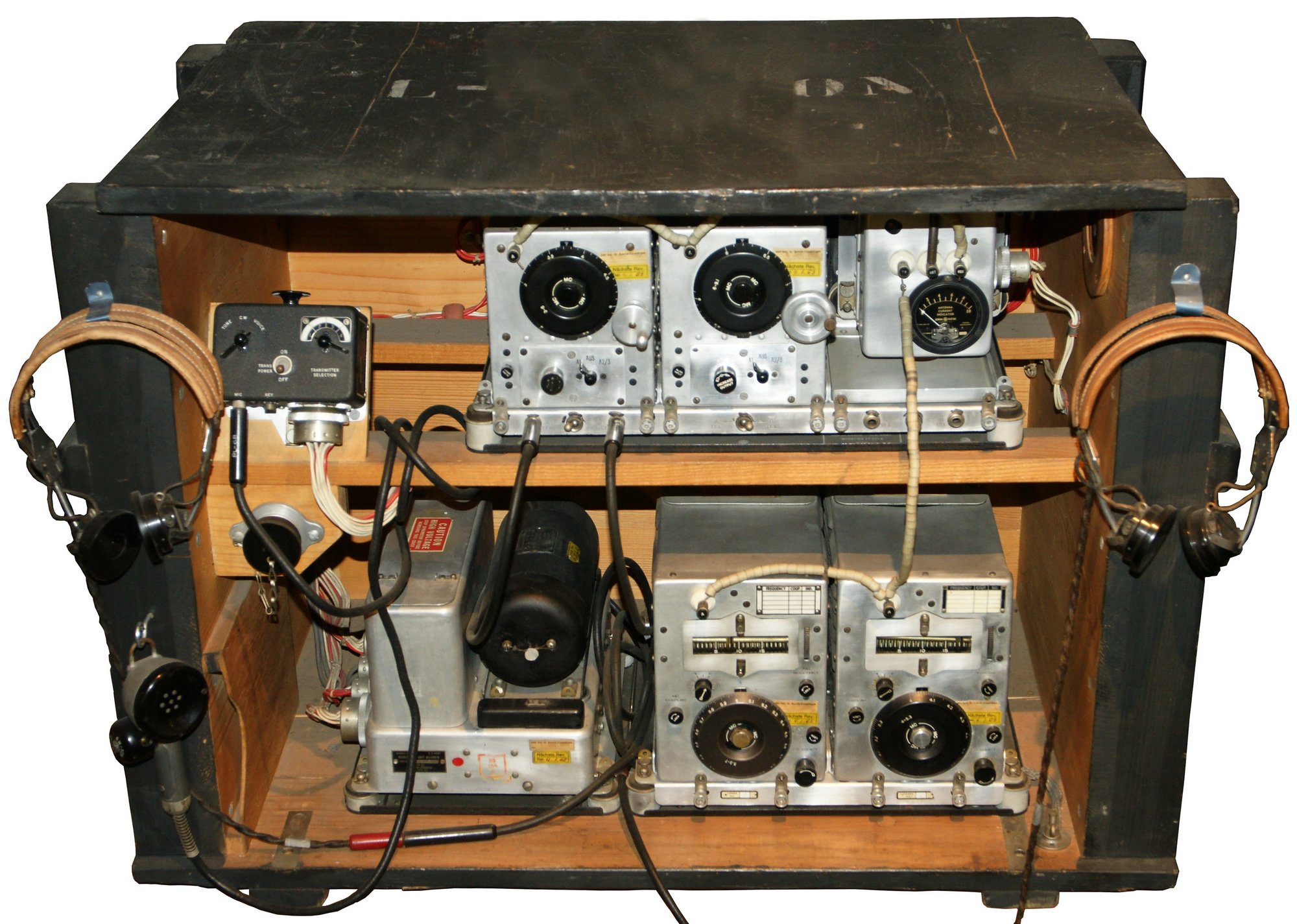

SE-219 resp. L-Station

Technische Daten

Stromversorgung

  • Umformerbetrieb: die Station wird von der üblichen Flugzeugbordspannung von 28 V = über einen rotierenden Umformer (Dynamotor) mit den entsprechenden Anodenspannungen versorgt.

Dimensionen

Zubehör

  • für den Fernbetrieb kommt die Radio Control Box BC-450-A und das Mounting FT-222-A zum Einsatz. (241 x 138 x 75 mm, 1.2 kg)
  • Radio Control Box BC-451-A mit Mounting FT-228-A
  • Modulator Unit BC-456-A
    • mit Dynamotor (rotierender Umformer) DM-33-A (montiert auf dem Chassis)
    • mit Mounting FT-225-A
  • Rack FT-220-A und Mounting FT-221-A zur Aufnahme von drei Empfängern (420 x 272 x 35 mm, 0.45 kg)
  • Antenna Relay Unit BC-442-A mit Mounting FT-229-A
  • Rack FT-226-A mit Mounting FT-227-A für zwei Sender (so im SE-219 eingesetzt), alternativ Rack FT-331-A mit Mounting FT-332-A
  • Mikrophon T-17
  • Headset HS-33
  • Test Sets RC-54-A (für Empfängertests) und RC-55-A (für Sender-Tests)

Bedienung

Aufgrund einer allgemeinen Knappheit von Funkmitteln wurden gegen Ende des Zweiten Weltkriegs aus notgelandeten resp. zur Landung gezwungenen amerikanischen Bombern die Funkanlagen ausgebaut und diese zu improvisierten Flieger- Bodenstationen zusammengestellt. Nach Kriegsende wurden die Gerätschaften von den USA offiziell käuflich erworben.

SE-219 (SCR-274): Receivers
Der Empfänger vom Typ BC-454 (3-6 MHz) resp. BC-455 (6-9,1 MHz) ist als Sechsröhren - Superhet geschaltet: nach einer HF-Vorstufe (12SK7) folgt die Mischstufe (12K8), zwei ZF-Verstärkerstufen (12SK7/12SK7 oder 12SK7/12SF7), die Detektorstufe (12SR7, zweites System genutzt für den BFO) und die NF-Stufe (12A6). Zur Stromversorgung ist ein DM-32 hinten auf dem Gerät montiert.
Eine Variante ist der BC-453 VLF- oder Beacon-Receiver.

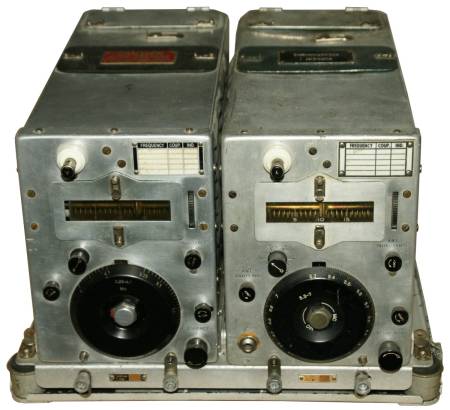

SE-219 (SCR-274): Transmitters
Im Sender BC-457-A (4 - 5,3 MHz) und im technisch sehr ähnlichen Sender BC-458-A (5,3 - 7 MHz) kommt üblicherweise eine Röhre 1626 als Oszillator zum Einsatz, zwei Röhren 1625 dienen als Senderöhren und ein magisches Auge 1629 zur Kontrolle der Ausgangsleistung und der Resonanz mit einem Steckquarz zur Skaleneichung. Die Röhre befindet sich im Innern des Geräts und kann nach Aufklappen eines Schutzdeckels im hinteren Gehäuseteil über einen Spiegel eingesehen werden, eine sehr eigenwillige Lösung…

Die Speisung erfolgt über einen Dynamotor DM-33-A (DY-8/ARC-5) aufgesetzt auf der Modulator Unit BC-456 (MD-7/ARC-5).

Technisches Prinzip

Röhrenbestückung

Empfänger: V1 (12SK7, HF-Vorstufe); V2 (12K8,Mischstufe); V3 (12SK7, 1.ZF-Stufe); V4 (12SK7 resp. 12SF7, 2. ZF-Stufe); V5 (12SR7, Detektor, BFO); V6 (12A6, NF-Stufe).
Sender: V1 (1626, Oszillator); V2,V3 (zwei 1625, Sendeendstufe); V4 (1629, mag. Auge zur Kontrolle der Antennenanpassung); die Modulatorstufe gefindet sich im separaten Modulatormodul BC-456.

Entwicklung

Um 1939/40 wurde der Gerätesatz ARA/ATA von der U.S.Navy eingeführt, der Gerätesatz besteht aus fünf modularen Empfängern (mit unterschiedlichen Frequenzbereichen) (ARA) und fünf Sendern (ATA) mit ebenfalls unterschiedlichen Frequenzbereichen, dazu kam ein separates mit einem rotierenden Umformer (Dynamotor) ausgerüstetes Speisegerät.

1941 kamen die technisch weitgehend identischen Geräte im blanken Aluminiumgehäuse unter der Bezeichen SCR-274-N beim U.S.Army Air Corps zum Einsatz, 1943 nach Einführung der gemeinsamen Typenbezeichnung von Army und Navy (JAN = Joint Army-Navy) erhielt der verbesserte Gerätesatz die Bezeichnung AN/ARC-5. Es kamen noch zusätzliche Moduln zum Festfrequenzbetrieb auf vier quarzkontrollierten Frequenzen, Geräte mit VHF-Abdeckung, Homing receiver zum Zielflug und diverses Installationsmaterial und Racks dazu.

In unterschiedlichsten Kombinationen je nach Einsatzzweck waren die Sender und Empfänger des Gerätesatzes SCR-274-N auf einer Grosszahl der Flugzeuge der U.S.Navy im Einsatz, sie wurden in der Regel als „Command sets“ bezeichnet. In einem Bomber war in der Regel eine Anlage mit drei Empfängern und zwei bis drei Sendern installiert, in einem Jäger oder Schulflugzeug nur ein Empfänger und Sender. Die Geräte kamen zur Kommunikation zwischen Flugzeugen im Verband oder mit dem Kontrollturm des Flugplatzes zum Einsatz.

Einsatz

Das zum System SCR-274-N gehörige Material wurde aus in der Schweiz notgelandeten amerikanischen Bombern B-17 ausgebaut und in einer voluminösen Holzkiste zu einer improvisierten transportablen improvisierten Bodenstation zusammengebaut, diese erhielt die Schweizer Bezeichnung SE-219 resp. L-Station.

BC-348 als LR-EmpfängerOffenbar kam teils auch der BC-348 als Empfänger zum Einsatz, es gibt Geräte, die ein Schweizer Typenschild mit der Bezeichnung L R Empfänger tragen.

Die Geräte waren 1945 bis 1954 im Einsatz. Weitere Informationen und Bildmaterial diesbezüglich fehlen mir.
