PE-73-C

PE-73-C, Umformer zum Betrieb des Senders der H-Station der Fliegertruppen; hergestellt von U.S. Signal Corps, div. Hersteller.

Zumr Erzeugung der Hochspannungen im Sender BC-375 in der H-Station (SE-018) der Fliegertruppen kam ein kräftiger Umformer zum Einsatz.

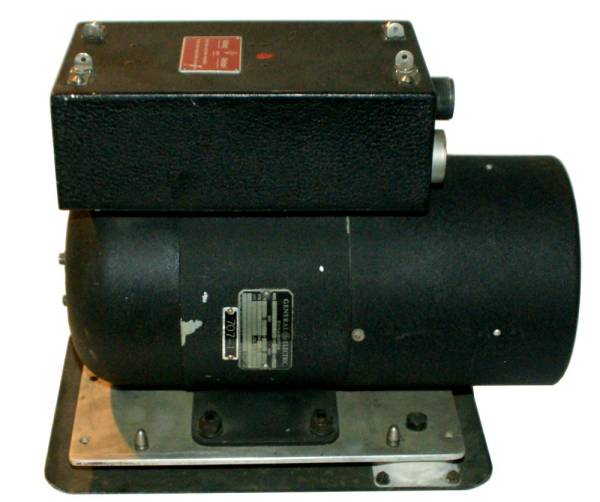

Umformer PE-73-C zur Speisung des BC-375

Technische Daten

  • Anodenspannung 1000 V

Dimensionen

  • mm, kg

Einsatz

Der Umformer PE-73-C kam zur Erzeugung der 1000 V Anodenspannung in den U.S.-amerikanischen Sendern BC-375, die zur H-Station gehören, zum Einsatz.

Die „helvetisierte“ Variante ist am stumpfen Ende von der amerikanischen Version zu unterscheiden, es wurde ein zusätzlicher Lüfter angebaut.

Er wird mit 28 V DC versorgt, im ursprünglichen Einsatz im Flugzeug Speisung vom Flugzeug - Bordnetz, in der Schweiz in der Regel Speisung mittels einem Homelite HRN 28 Aggregat, welches 28,5 V mit einer Leistung von 2000 W bereitstellt.

Der Umformer wird vom Schalter „ON/OFF“ auf der Frontplatte des Senders eingeschaltet, über ein Anlassrelais werden bei Anliegen der Batteriespannung der Umformer gestartet und die Röhren beheizt.

Nur in Ausnahmefällen konnte die Station auch von 24 V Akkumulatoren betrieben werden, am Sender kann die entsprechende Heizspannung umgeschaltet werden, die Ausgangsleistung und Qualität des amplitudenmodulierten Signals verschlechtert sich allerdings mit der reduzierten Betriebsspannung.

Technische Unterlagen

Weitere Informationen
