P-718: AN/ARN-7 Radio Compass

AN/ARN-7 Radio Compass; hergestellt von Bendix.

P-718: AN/ARN-7

Technische Daten

Stromversorgung

Dimensionen

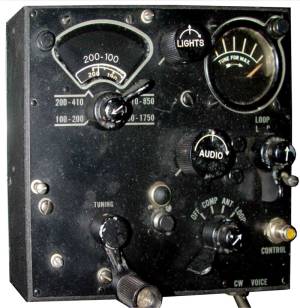

P-718: AN/ARN-7

  • Hauptgerät BC-433-A: 200 x 305 x 500 mm, 21.25 kg
  • Control Box BC-434-A: 190 x 190 x 94 mm, 1.7 kg

Komponenten / Zubehör

  • Hauptgerät
  • Control Box
  • Loop Antenna LP-21-A, untergebracht in einem eleganten stromlinienförmigen Metallgehäuse
  • Anzeigeinstrument I-81-A und I-82-A
  • Relais BK-22

Stationsmaterial

P-718: AN/ARN-7 Der Radiokompass AN/ARN-7, eine Weiterentwicklung des SCR-269 mit automatischer Peilung, wurde in Flugzeugen zur Navigation benutzt, das Gewicht der Gesamtanlage beträgt 34 kg. Auf eine (Langwellen-)Bake eines Flugplatzes oder einen Rundfunksender (Mittelwelle) mit bekannter Frequenz abgestimmt, wird im Anzeigeinstrument der entsprechende Kurs angezeigt.

Technisches Prinzip

Röhrenbestückung

zwei VT66, eine VT-74, vier VT-86, eine VT-87, zwei VT-93, eine VT-94, eine VT-96, eine VT-105, zwei VT-109

Entwicklung

Als Nachfolger des von Fairchild Electronics entwickelte Radiokompass SCR-269 wurde der AN/ARN-7 ca. März 1944 in der Luftwaffe der USA eingeführt.

Einsatz

Technische Unterlagen

Weitere Informationen
