Fernantenne F 101 / F 102

Fernantenne F 101 / 102; hergestellt von Autophon.

Das in einem Segeltuchsack untergebrachte Fernantennenmaterial ergänzt die Funkgeräte SE-101 und SE-102.

Fernantenne 101 / 102

Technische Daten

Stromversorgung

ohne

Dimensionen

  • im Transportsack 540 mm lang, 190 mm durchmessend, 6 kg

Einzelteile

Fernantenne 101 / 102

  • 1 Kabelhaspel aus zwei Teilen
  • 1 Universalbride
  • 1 Gegengewichtsträger
  • 1 Antennenverlängerung
  • 1 Antenne
  • 1 Anpassungstransformator (im Stoffsack unter dem Deckel des Transportsacks verstaut)
  • 1 HF-Kabel 10 m Länge
  • 1 Transportsack
  • 1 Beschreibung

Bedienung

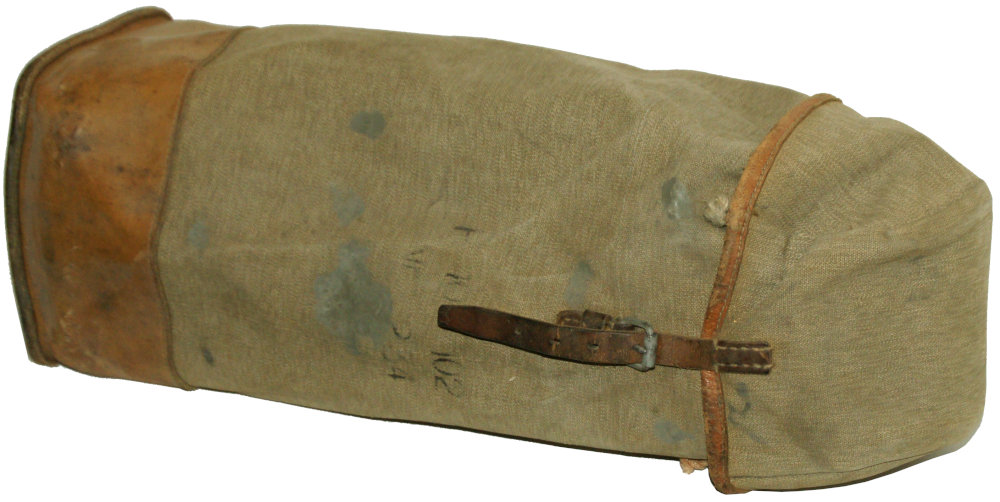

Das ganze Antennenmaterial ist in einem Segeltuchsack mit einem Lederboden untergebracht.

Fernantenne 101 / 102 Zwei Metallrahmen dienen als Haspel zum Aufrollen des 10 m langen Antennenkabels bei Nichtgebrauch, im Einsatz können sie in einem rechten Winkel montiert werden und dienen dann als kreuzförmiger Antennenfuss.

Die Antenne kann auf diesem Antennenfuss montiert werden. Als Alternative wird sie mit der Universalbride an einem Ast, Holzzaun, o.ä. montiert.

Auf den Antennenfuss wird die vierteilige Antennenverlängerung aufgeschraubt. Gleich einer Teleskopantenne kann sie auf 111 cm ausgezogen werden, die Geräteantenne (die beim SE-101 natürlich dabei sein muss), wird oben auf die Antennenverlängerung aufgeschraubt.

Der zylindrische Gegengewichtsträger hat in der Mitte den isolierten Antennenfuss. Vier 3,2 lange Stahlbänder können als Gegengewichts ausgerollt werden. Auf dem Geräteantennenanschluss wird der Antennen - Anpassungstransformator angebracht, davon wird das bis 10 m lange HF-Kabel bis zum Anschluss am Antennenfuss geführt, so ist etwas abgesetzter Betrieb möglich.
