ULPE: VHF - UHF - Überwachungsempfänger ESUM

VHF - UHF - Überwachungsempfänger ESUM, BN 15076/5/P; hergestellt von Rohde & Schwarz.

Der VHF- /UHF- Überwachungsempfänger ESUM besteht aus einem Grundgerät, in welchem Frequenzeinschübe für die entsprechenden Frequenzbereiche eingeschoben werden. Mit dem HF-Teil-Adapter können mehrere Einschübe direkt vom Empfänger angewählt werden. Der Empfänger ESUM ist Teil des Peilsystems PA004, welches in der Schweiz als ULPE zum Einsatz kam.

Überwachungsempfänger ESUM

Technische Daten

Stromversorgung

Dimensionen

  • mm, kg

Zubehör

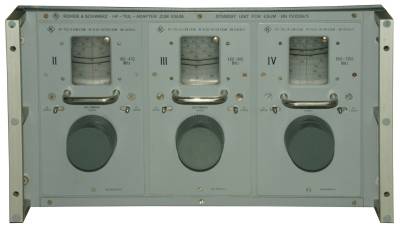

  • im HF Teiladapter zum ESUM können drei weitere Frequenzeinschübe vom Hauptempfänger aus direkt angesteuert werden.

Überwachungsempfänger ESUM

Bedienung

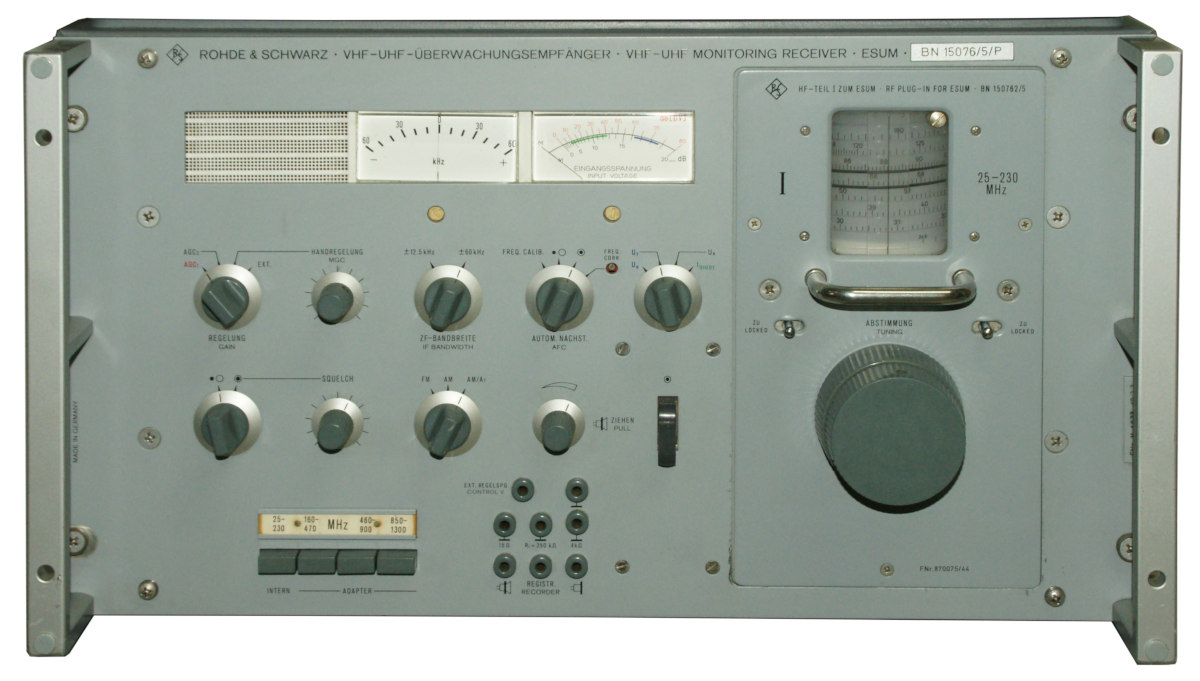

Der Empfänger ist in einem stabilen Metallgehäuse untergebracht, der HF-Teiladapter zur direkten Ansteuerung der zusätzlichen Frequenzbereiche besitzt dieselben Dimensionen.

Auf der Frontplatte ist rechts der Frequenzeinschub für den untersten Frequenzbereich 25 - 230 MHz eingeschoben, nach dem Lösen von zwei Blockierungen kann er herausgezogen werden.

Links oben auf der Frontplatte sind der kleine Monitorlautsprecher, das Mittenanzeigeinstrument zur Anzeige der Signalmitte und das Signalstärkeinstrument angeordnet.

Darunter liegen inzwei Reihen die übrigen Bedienelemente und zuunterst das Drucktastenaggregat mit den vier Tasten zur Anwahl der vier Frequenzbereiche resp. Frequenzeinschübe.

In der unteren Reihe der Bedienelemente liegt ganz rechts der Netzschalter, daneben der Lautstärkeregler, mit Ziehen wird der Monitorlautsprecher aktiviert. Zur Linken folgen der Betriebsartenschalter für A1, A3 und F3 - Betrieb und weiter links der Squelch, die Rauschsperre mit dem entsprechenden Schwellenregler.

Adapter für Frequenzeinschübe In der oberen Bedienelementereihe liegen von rechts der Messinstrumentenschalter, der Schalter für die AFC (automatische Frequenzkorrektur), der Regler für die ZF-Bandbreite von 25 und 120 kHz und die Regler für die automatische und manuelle Regelung der HF-Verstärkung.

Technisches Prinzip

Röhrenbestückung

Entwicklung

Der VHF- / UHF- Überwachungsempfänger wurde von Rohde & Schwarz zu Ende der Sechzigerjahre entwickelt und diente als Betriebsempfänger des Umlaufpeilers PA004.

Einsatz

In der Schweiz kamen zwei Peilanlagen PA004 als Umlaufpeiler ULPE bei den Fliegertruppen in Höhenstandorten zum Einsatz.

Technische Unterlagen

Weitere Informationen
