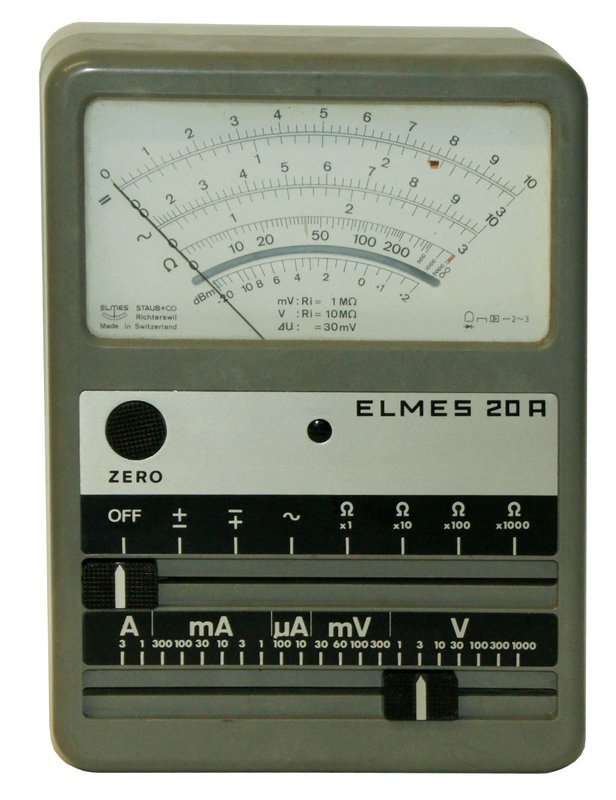

Elmes 20A

Vielfachmessinstrument Elmes 20A; hergestellt von Staub AG, Richterswil.

Mit dem Multimeter Elmes 20A war der Übermittlungsgerätemechaniker in der Lage, eine Vielzahl an Spannungen und Strömen bei der Gerätewartung zu kontrollieren.

Elmes 20A

Technische Daten

  • Prinzip: Multimeter
  • Messbereiche: Gleich- & Wechselspannungen 1 - 1000 V; Gleich- & Wechselströme 10 μA - 3 A; Widerstände x 1 - 1000 Ohm

Stromversorgung

Dimensionen

Zubehör

Bedienung

Elmes 20Das Vielfachmessgerät Elmes 20A wird mit zwei Taschenlampenbatterien zu 4,5 V betrieben, die an der Rückseite des Geräts eingelegt werden; alternativ kann auch ein Netzspeisegerät mit 9 V Gleichspannung eingesetzt werden.

Das robuste und vielseitige Multimeter wurde vielfach an militärischen Reparaturstellen eingesetzt.

Technisch sind einzig die Schiebeschalter etwas korrosionsanfällig, nach Kontaktreinigung verrichtet das Gerät zuverlässig seinen Dienst.

Technisches Prinzip

Multimeter

Bestückung

Das Gerät ist vollständig halbleiterbestückt, im Gegensatz zum etwas älteren Elmes 20 kommt ein IC zum Einsatz.

Entwicklung

Das Gerät wurde von Staub & Co., Richterswil, entwickelt und hergestellt.

Einsatz

Das Elmes 20 wurde verbreitet in Truppenhandwerker- Werkstätten eingesetzt.

Technische Unterlagen

Weitere Informationen
