BP 102

Einkanal - Einseitenbandgerät BP 102; hergestellt von Telefunken, Berlin.

Zu den Telefunken-Empfängern E-640 (E-127), E-639 (E 104 Kw) und E-638 (E 108 Lw) mit der Zwischenfrequenz 525 kHz produzierte Telefunken einen Demodulator für echten SSB-Empfang.

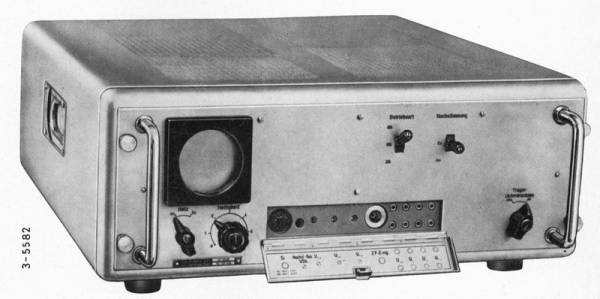

Telefunken BP 102

Technische Daten

Stromversorgung

Dimensionen

  • mit Gehäuse 202 x 550 x 391 mm, 20 kg; ohne Gehäuse 168 x 520 x 350 mm, 16.8 kg

Zubehör

Bedienung

Die Zwischenfrequenz von 525 kHz vom Empfänger wird über einen Amplitudenregler dem Demodulator zugeführt.

Hier wird es auf eine ZF von 25 kHz umgesetzt und von den Seitenbandfiltern das obere oder untere Seitenband herausgefiltert. Bei Empfang eines Signals mit unterdrücktem Träger kann der Trägerrest zur Nachstimmung des Oszillators herangezogen werden; in der Sichtröhre wird die Spannung nach dem Trägerfilter als horizontaler Strich und die Nachstimmspannung zur horizontalen Ablenkung herangezogen.

Mit dem Seitenbandfilter Bf 2 wird der Bereich 22 - 25 kHz resp. 19 - 25 kHz ausgefiltert und im Ringmodulator Md2 daraus die NF von 0 - 3 resp. 0 - 6 kHz generiert.

Beim Empfang normaler amplitudenmmodulierter Sender resp. Zweiseitenbandsender wird die Station im der Schalterposition ZSb mit dem Ratiodetektor normal demoduliert, in den Positionen OSb (oberes Seitenband, engl. USB) und USb (unteres Seitenband, engl. LSB) wird nur das gewählte Seitenband empfangen, was bei einer Nachbarkanalstörung auf einer Seite das Signal durch Auswertung nur des ungestörten Seitenbands verständlich macht.

Beim Empfang von Einseitenband (SSB)-Sendern mit unterdrücktem Träger wird der Schalter „Trägerunterdrückung“ in die Stellung „mit“ geschaltet; die Schwundregelung kann in diesem Fall nicht die Stärke des Trägersignals auswertenm die HF-Regelung muss manuell erfolgen.

Technisches Prinzip

SSB-Demodulator mit automatischer Nachstimmung bei Trägerrest.

Röhrenbestückung

V1 Demod. (EF80, alternativ Langlebensdauerröhre EF800, additiver Mischer); V2 Demod. (EF80, Eingangsstufe Diskriminator); V3 Demod. (EF80, Ratiodetektor); V4 Demod. (EF80, 25 kHz - Oszillator); V5 Demod. (ECC82, ); V1 Nachstimmosz. (ECC82, Nachstimmoszillator); V2 Netzt. (STV150/30, Stabilisator); V1 Sichtger. (DG7-12C, Sichtgerät).
