SE-402: BC-342
Empfänger BC-342, Empfänger der Schweren Motorisierten Funkstation SM46 / SE-402;hergestellt von verschiedenen U.S.-Herstellern.
Der Empfänger BC-342 wurde im zweiten Weltkrieg von verschiedenen Herstellern in Lizenz für das U.S.Signal Corps gebaut und wurde in verschiedenen Funkstationen als Stationsempfänger eingesetzt.
In der Schweizer Armee kam der Empfänger in der Funkstation SE-402 / SM46, einer als Surplus erworbenen amerikanischen SCR-499/A zum Einsatz.
Technische Daten
- Frequenzbereich: 1,5 - 18 MHz (1500 - 3000 / 3000 - 5000 / 5000 - 8000 / 8000 - 11000 / 11000 - 14000 / 14000 - 18000 kHz)
Stromversorgung
- Netzbetrieb: 120 V Wechselstrom
Der BC-342 ist zur Versorgung mittels 110 - 120 V Wechselstrom, wie in den USA üblich, konzipiert. Zum Betrieb am Wechselstromnetz in der Schweiz muss unbedingt ein Trenntransformer 230/115 V eingesetzt werden.
Dimensionen
- 460 x 230 x 240 mm, 22 kg
Zubehör
- Als Standardantenne kommt eine Rutenantenne auf dem Dach des Shelters zum Einsatz, alternativ konnten Langdrahtantennen improvisiert werden.
Bedienung
Der Empfänger BC-342 kam in der Schweizer Armee als Teil der Kurzwellenfunkstation SM46 / SCR-499/A zum Einsatz, welche auch für den Fernbetrieb vorgesehen war. Am Fernbetriebsstandort wurden die Signale mit dem batteriebetriebenen BC-312 empfangen und das Signal im Sendebetrieb über eine Feldtelephonleitung zum Sender übertragen. Am Senderstandort kam als zweiter Empfänger der netzbetriebene BC-342 zum Einsatz.
Die Frequenzskala ist in der Mitte der Frontplatte lokalisiert. Eine mechanische Blende gibt den Blick nur auf den Teil der rotierenden Frequenzskala frei, der dem eingestellten aktiven Frequenzband entspricht.
Der Bandschalter ist links unterhalb des Skalenfensters angeordnet, der Grobabstimmknopf „FAST TUNING“ rechts unterhalb der Skala. Schräg darüber findet sich der Feinabstimmknopf „VERNIER“, der mit der Abstimmung mechanisch gekoppelt ist und über eine Arretierfunktion verfügt.
In der rechten unteren Ecke der Frontplatte findet sich der Steckbverbinder für die Signale von der Funkstation SCR-499/A, der Hauptschalter, der mit der manuellen (M.V.C.) und der automatischen (A.V.C.) HF - Verstärkungsregelung kombiniert ist, und der Sende- Empfangsumschalter.
Der Lautstärkeregler, der Schalter für den BFO zum Empfang von SSB und Einseitenbandaussendungen und der BFO-Tonhöhenregler finden sich alle in der rechten oberen Ecke der Frontplatte; der Regler des Crystal Phasing - Filters findet sich zur Rechten und der für die Antennen- Abstimmung zur Linken des Skalenfensters.
In der linken oberen Ecke der Frontplatte findet sich ein koaxialer und ein Langdrahtantennenanschluss, eine Klemme für die Erdleitung in der linken unteren Ecke der Empfängerfront.

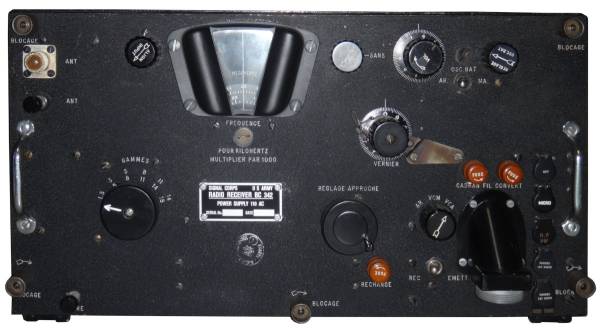

Die in der Schweiz in der SM 46 eingesetzten Geräte stammen oft aus französischer Lizenzproduktion und haben eine französisch beschriftete Frontplatte.
Technisches Prinzip
Der BC-342 ist als Einfachsuperhet geschaltet: Das Antennensignal wird zunächst in zwei HF-Stufen verstärkt (V1,V2, je 6K7), in der Mischstufe (V3, 6L7) wird es mit dem Signal des Empfangsoszillators (6C5) auf die Zwischenfrequenz von 470 kHz umgesetzt. Nach zwei ZF-Verstärkerstufen (jeweils 6K7) erfolgt die Demodulation in der 6R7, welche als Detektor und erste NF-Stufe wirkt. Eine 6F6 dient als NF-Endstufe, eine 6C5 als Beat Frequency Oscillator für den CW- und SSB-Empfang.
Röhrenbestückung
V1, V2 (jeweils 6K7, HF-Vorstufen); V3 (6L7, Mischstufe); V7 (6C5, HF-Oszillator); V4, V5 ( jeweils 6K7, 1. und 2. ZF-Stufe); V6 (6R7, Diodenteil zur Gleichrichtung des HF-Signals, Triodenteil als NF-Vorstufe); V9 (6F6, NF-Endstufe); V8 (6C5, Telegraphieüberlagerer / BFO).
Gl (5W4, Netzgleichrichter).
Entwicklung
Die Empfängerreihe BC-312/342 wurde in den U.S.Signal Corps Laboratories in Fort Monmouth entwickelt und die Geräte von verschiedenen amerikanischen Herstellern als Contractors gefertigt, die Geräte der verschiedenen Hersteller unterscheiden sich höchstens in Details.
Die Empfänger waren die Standardempfänger der Funkstation SCR-399/SCR-499.
Einsatz
Die Geräte gelangten mit der Beschaffung der Funkstation SCR-499/A aus amerikanischem Surplus auch zur Schweizer Armee und wurden nach deren Liquidierung vereinzelt auch von Funkamateuren weiter genutzt. Beim Einsatz ist etwas Vorsicht geboten, da der BC-342 im Originalzustand mit 120 V Wechselspannung versorgt wird; von Schweizer Funkamateuren wurden die Geräte teils auf 220 V umgerüstet.
