Elmes 20A

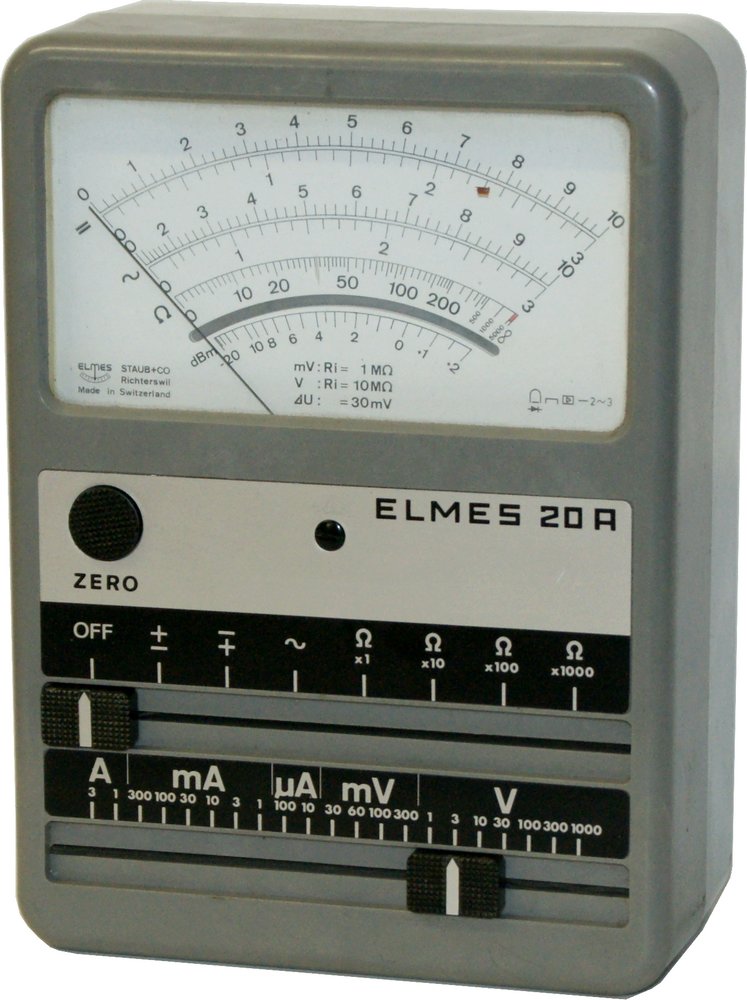

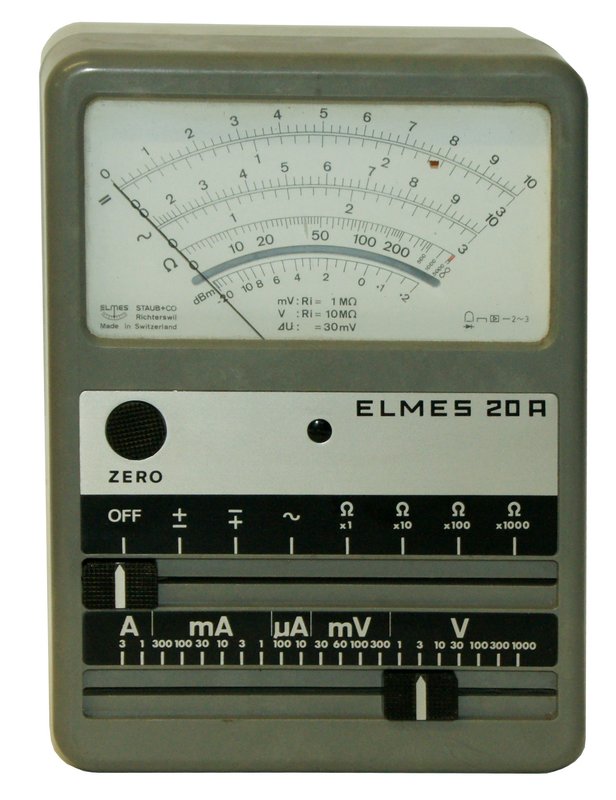

Vielfachmessinstrument Elmes 20A; hergestellt von Staub AG, Richterswil.

Mit dem Multimeter Elmes 20A war der Übermittlungsgerätemechaniker in der Lage, eine Vielzahl an Spannungen und Strömen bei der Gerätewartung zu kontrollieren.

• Prinzip: Multimeter
• Messbereiche: Gleich- & Wechselspannungen 1 - 1000 V; Gleich- & Wechselströme 10 μA - 3 A; Widerstände x 1 - 1000 Ohm

• Akku / Batteriebetrieb: zwei Flachbatterien 4,5 Volt

Das Vielfachmessgerät Elmes 20A wird mit zwei Taschenlampenbatterien zu 4,5 V betrieben, die an der Rückseite des Geräts eingelegt werden; alternativ kann auch ein Netzspeisegerät mit 9 V Gleichspannung eingesetzt werden.

Das robuste und vielseitige Multimeter wurde vielfach an militärischen Reparaturstellen eingesetzt.

Technisch sind einzig die Schiebeschalter etwas korrosionsanfällig, nach Kontaktreinigung verrichtet das Gerät zuverlässig seinen Dienst.

Multimeter

Das Gerät ist vollständig halbleiterbestückt, im Gegensatz zum etwas älteren Elmes 20 kommt ein IC zum Einsatz.

Das Gerät wurde von Staub & Co., Richterswil, entwickelt und hergestellt.

Das Elmes 20 wurde verbreitet in Truppenhandwerker- Werkstätten eingesetzt.
